产品系列


安全阀校验台

安全阀校验台

安全阀校验台

一、安全阀校验台应用范围:

思宇专业生产安全阀校验台、安全阀气密封检测设备,适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试。安全阀校验台主要由气源部分、控制系统、增压系统、校验平台等四部分组成,压封原件及重要配件采用进口产品,校验过程密封性能好,清洁无污染,噪音低,操作简单,测量范围广,增压速度快,具有良好的控制和操作性。

二、安全阀校验台设备特点:

1、设备设计原理先进,采用思思宇体增压泵作为夹紧压力源,以及思明特气体增压泵作为测试压力源,设备中配备一个气瓶,可连续进行测试。

2、测试压力可以无级调节,升压速率可以设定。

3、所有承压零件都采用国际知名品牌的标准零件,无任何焊接连接,方便拆卸,安全系数高,寿命长、便于维护。

4、具有掉电保护功能,停电后系统自动卸压,终止试验,最大限度保证操作人员和设备的安全。

三、安全阀校验台技术参数 :

1. 校验用介质为氮气( N2 )(或空气压缩机干燥后供气)。

2. 预置气源气压一般为 8Mpa 左右。

3. 控制气源气压一般为 0.5 - 0.6Mpa 。

4. 校验范围: 0 - 40Mpa 。

5. 阀门校验尺寸范围 DN : 0 - 600mm 。

6. 校验指标:整定压力、回座压力(参考值)。

7. 能做各种阀门的密封试验。

四、安全阀校验台设备原理 :

思宇安全阀校验台只要由四部分组成:气源部分、控制系统、增压系统、校验平台。 1.气源部分:可分为控制气源和预置气源,由压力为 0.3 - 0.6Mpa 的空气或者氮气作为控制气源,预置气源一般是瓶装氮气源。

2.控制系统:通过压力表观察气源及增压系统的压力,并通过高精度调压阀调节。可选配计算机自动控制系统,可实现试验过程的数据采集,自动控制,数据保存和打印试验报告等功能。

3.增压系统:由思CVIV增压泵、单向阀、蓄能器、安全阀、放空阀等组成。

4.校验平台:由安装工作台、密封盘、螺栓压板等组成。

组成原理

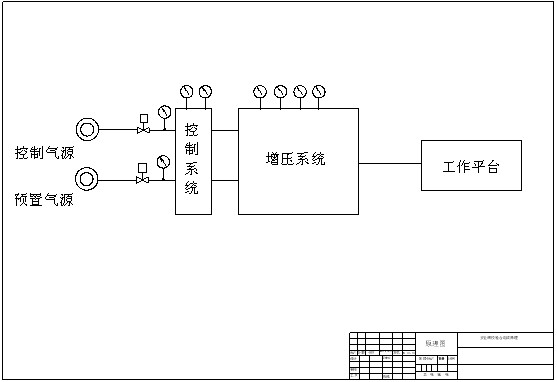

安全阀原理图

五、安全阀校验台型号选择:

型号:
试验压力 控制方式 试验介质
CVIV-AQF-20 20MPa(及以下) 手动/自动 空气/氮气
CVIV-AQF-30 30MPa 手动/自动 空气/氮气
CVIV-AQF-40 40MPa 手动/自动 空气/氮气
CVIV-AQF-50 其他压力 手动/自动 气体/液体
